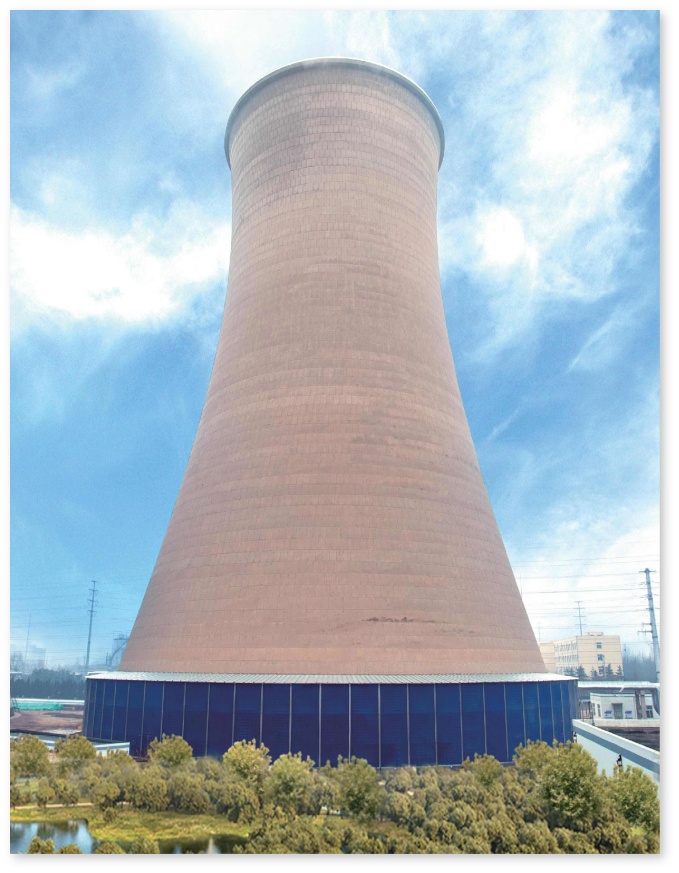

针对寒冷地区冬季冷却塔填料挂冰和空冷管束冻裂，造成机组不能正常运行，严重的甚至机组停运情况，设计研发该装置。该装置采用现场电动按钮操作，加上手动应急操作装置，可根据水温要求使卷帘启闭至任意位置，操作方便，劳动强度低，安全性高。并可根据用户需要，设计远程控制和温控全自动控制。

使用该套装置后，机组在冬季运行时，极大的保证了设备的安全性;对于切缸供热改造机组同时具有明显的节能效果，无须通过提高循环水温度来防止冷却散热系统冻结、挂冰，从而降低了机组煤耗，为电厂带来了直接的经济效益。

冷却塔防冻装置设计原理及核心技术

• 设计原理

最大限度对冷却塔进风面进行封堵，防止塔外冷空气进入塔内和温度流失。

• 滚动式卷帘箱

相比堆积式靠电机扭矩力硬抽的方式，滚动式卷帘箱上下运行方式，不受负压和风压阻力的影响。

• 抗风金属网格

有效解决负压和风压对防冻卷帘吸附力的影响，使防冻卷帘平贴在网格上，减少摩擦阻力，防冻卷帘升降自如。

• 智能化调控水温

可设置机组运行需要的最佳温度，通过传感装置采集塔内即时温度，控制系统根据水温变化指令防冻卷帘自动升降，达到调节水温的目的。

可以针对全塔不同区域分别进行精准调温。

• 远程、移动端操控

可通过远程和移动端进行操控，实时掌握冷却塔水温状态，可与电厂DCS系统连接。

产品结构

• 钢结构框架




根据冷却塔进风口高度，采用不同规格的矩形管或AB柱框架结构，每个单元设一根立柱，柱顶通过顶梁于塔筒固定，立柱之间、顶梁之间采用方管连接，使全塔框架连成一体，增强抗风力。

• 金属抗风网格

整个进风面设计金属抗风网格，解决了负压和风压对卷帘吸力影响，使卷帘收放自如。

• 高分子复合卷帘

选用高分子复合材料，防刮、耐磨、耐寒、阻燃，表面自洁。不使用时收卷于卷帘箱内，不受紫外线侵蚀，使用寿命达8-10年。

• 驱动卷帘箱

镀锌钢板订制加工，表面做喷塑处理，内置驱动电机、平衡模块，动力卷轴控制模块等。卷帘收置于箱内通过驱动电机带动箱体上下运行。

• 抗砸顶棚

加厚镀锌钢板，通过折弯工艺处理，增加强度，具有较强的抗砸效果。

• 智能化控制系统

智能化控制系统可设置机组运行的最佳水温，通过温度传感装置采集塔内实时温度，指令防冻卷帘自动开降，调节水温。

产品特点

• 防冻效果好

密封率≥98%。

• 劳动强度低、安全性能高

全自动运行，不需要人员现场操作。

设置多重保障措施，保障人员和设备安全。

• 运行顺畅

滚动式运行方式和设置抗风网格，保证卷帘上下运行顺畅。

• 全自动运行、精准调温

全自动运行模式时，可设置机组运行需要的温度范围，通过采集各区域的即时温度，分区域自动调节水温。

• 节能减排

根据国家发改委《节能技术监督导则》其中凝汽器入口循环水温度变化1℃，煤耗变化1.0g/kWh。从而减少二氧化碳的排放。

• 使用寿命长

设备整体使用寿命20年以上，防冻卷帘使用寿命10年以上。
